Súhrn špecifikácií: ASTGE043W024-L480X272R-P1 Series
1. Prehľad produktu
séria: ASTGE (ekonomický model)
Kľúčové vlastnosti:
4,3-palcový TFT LCD displej sRozlíšenie 480 × 272a odporovým dotykovým displejom.
PodporujeNapájanie DC 9–30V.
Komunikačné rozhrania:RS485(model P1D0C) alebo RS232(model P1E0C).
Vstavané-16 MB SPI NOR Flashpamäť aRTC (hodiny-reálneho času).
Programovateľné cezKonfiguračný softvér HMILites offline/online simuláciou.
2. Definícia modelu
Štruktúra čísla modelu je definovaná takto:
| Segment kódu | Popis |
|---|---|
| ASTGE | Ekonomická séria |
| 043 | 4,3-palcová obrazovka |
| W02 | 32 MB DDR2 + ANI Flash |
| 4 | Kapacita Flash 16 MB |
| L480X272 | Rozlíšenie displeja |
| R | Odporový dotykový displej |
| P | 6-pinová svorkovnica |
| 1 | Napájanie 9-30V |
| D/E | Komunikačný port RS485/RS232 |
| C | Podporované RTC |
3. Špecifikácie produktu
3.1 Hardvér
Displej:
Jas:250 cd/m²
Podsvietenie: LED (nastaviteľné, životnosť 20 000 hodín).
Procesor: CPU ARM Cortex-M4F s frekvenciou 200 MHz.
pamäť: 16 MB SPI NOR Flash, 3S automatické-ukladanie pri výpadku napájania.
Rozhrania:
P1D0C: 6-pinová svorka (RS485, GND, 24V).
P1E0C: 6-pinová koncovka (RS232 RXD/TXD, GND, 24V).
Slot pre TF kartu na sťahovanie programov.
3.2 Elektrické a environmentálne
Sila:
Menovité napätie:DC 9-30V
Maximálna spotreba energie:1.5W
Environmentálne:
Prevádzková teplota:-10 stupňov až 50 stupňov
Teplota skladovania:-30 stupňov až 70 stupňov
Vlhkosť:10 – 90 % relatívnej vlhkosti (bez-kondenzácie).
3.3 Mechanické

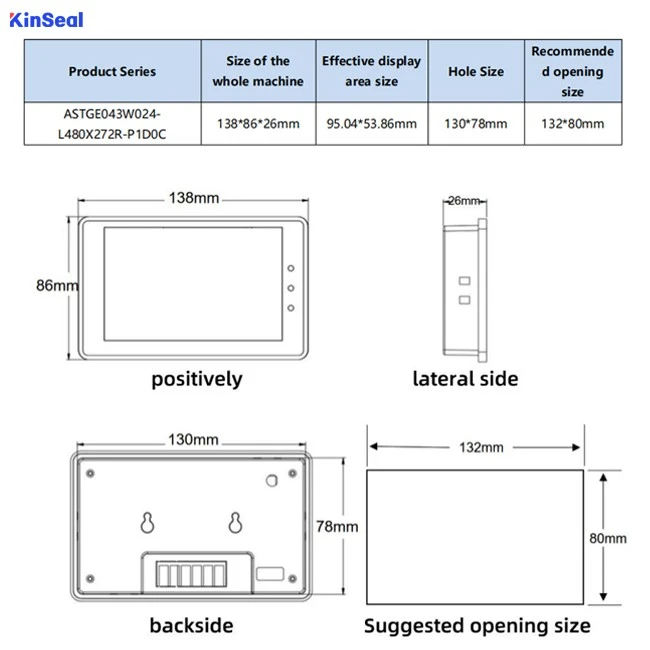

Rozmery:
Celkovo:138×86×26 mm
Zobrazovacia plocha:95,04 × 53,86 mm
Odporúčaný výrez panelu:132 × 80 mm
Hmotnosť: 153g.
4. Softvér a komunikácia
4.1 Konfiguračný softvér HMILite
Kľúčové vlastnosti:
Ovládacie prvky: Tlačidlá, numerické displeje, posúvače, alarmy, QR kódy, grafy trendov atď.
Rozšírené funkcie:
Programovanie makier (jazyk C, do 136KB).
Podpora viacerých{0}}jazykov (4 jazyky).
Záznam údajov (až 64 kB).
Vlastné protokoly a integrácia PLC (Mitsubishi, Siemens, Modbus atď.).
Bezpečnosť: Ochrana heslom, úrovne používateľských oprávnení a ochrana HMI za behu.
4.2 Podporované protokoly
Modbus RTU, Mitsubishi, Siemens, Delta, Xinjie a vlastné protokoly.
5. Testovanie spoľahlivosti
5.1 Testovanie ESD
Štandardné: IEC 61000-4-2
Výsledky:
Kontaktný výboj: **±4kV** (žiadne anomálie reštartu/zobrazenia).
Výstup vzduchu: **±6kV** (normálna funkčnosť).
5.2 Starnutie pri vysokej/nízkej teplote
Podmienky:
Vysoká:60 stupňov; Nízka:-20 stupňov; Cyklické testovanie.
Výsledky: Žiadne poruchy alebo problémy so zobrazením.
5.3 Testovanie EFT (skupinový pulz).
Štandardné: IEC 61000-4-4
Výsledky:**±4kV** na napájacích/komunikačných portoch (žiadne abnormality).
6. Aplikácie
Ideálne pre priemyselné systémy HMI, ovládacie rozhrania PLC a prostredia vyžadujúce robustnú komunikáciu (RS485/RS232) a spoľahlivú prevádzku v náročných podmienkach.
Poznámka: Podrobné definície pinov, kroky konfigurácie protokolu alebo softvérové ovládacie prvky nájdete v dokumente s úplnou špecifikáciou.
