toto je AMZ028W06-1S14MR – v podstate ide o kompaktné -v-jednom zariadení, ktoré v jednom zariadení kombinuje HMI s dotykovou obrazovkou a PLC kompatibilné s Mitsubishi. Ideálne do stiesnených priestorov.
Dostanete 2,8-palcový farebný dotykový displej priamo na prednej strane a funguje na 24 V jednosmerný prúd. Pod kapotou má 32-bitový priemyselný CPU, 8 digitálnych vstupov a 6 reléových výstupov – všetky sú pre bezpečnosť úplne izolované.
Je odolný pre továrne: zvláda teploty od -10 stupňov do 50 stupňov, potláča vibrácie a spracováva inštrukcie PLC za menej ako 0,6 mikrosekúnd. Oh, a má dokonca aj vysokorýchlostné počítadlo, ktoré dokáže sledovať impulzy až 60 000-krát za sekundu.
Programovanie je jednoduché: použite softvér Mitsubishi GX Works pre logiku PLC a ich nástroj HMIStudio na navrhovanie rozhrania dotykovej obrazovky. Potrebujete aktualizovať program? Stačí vložiť SD kartu.
Zrátané a podčiarknuté: Ak potrebujete priestor-šetriaci, priemyselný-radič so vstavaným-displejom, ktorý „hovorí“ kód PLC Mitsubishi – toto je ono.
1.Jadro produktu:
- Model: AMZ028W06-1S14MR (a variant AMZ028W06-1S16MT).
- Typ: PLC/HMI všetko-v-jednej jednotke (zlatá pečať všetko-v-jednej).
- Obrazovka: 2,8-palcový TFT LCD, rozlíšenie 320 x 240, 65536 farieb, jas 250 cd/m², odporový dotyk.
- Kompatibilita s PLC:Kompatibilné s programovacím softvérom PLC Mitsubishi série FX1S (GX Developer, GX Works2).
2.Hardvérové špecifikácie:
- CPU:96 MHz M0.
- Pamäť:16 MB SPI NOR Flash.
- Napájanie:DC 24V (menovitý výkon: 2,2W).

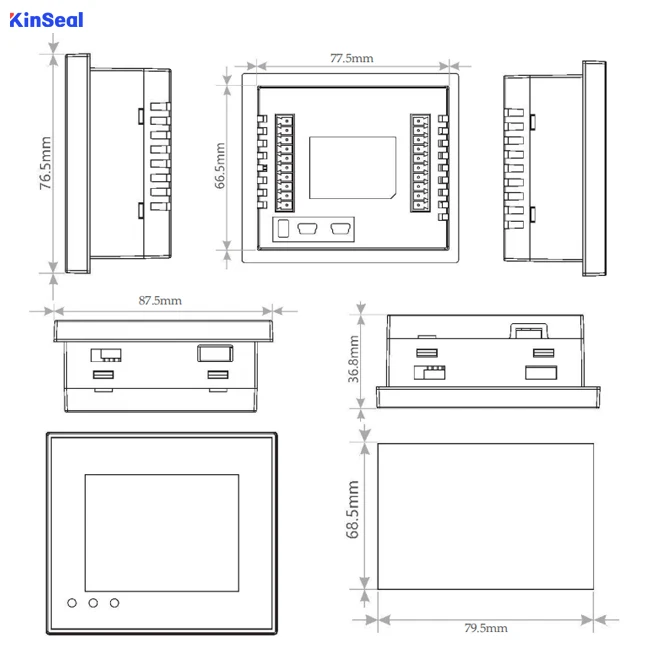

- Rozmery: 87,5 mm (Š) x 76,5 mm (V) x 36,8 mm (H).
- Veľkosť otvoru:79,5 mm x 68,5 mm.
- Hmotnosť:200 g (bez koncoviek).
3. I/O schopnosti:
- Vstupy:8 bodov (X0-X7).
- Výstupy:
- AMZ028W06-1S14MR: 6 reléových výstupov (Y0-Y5).
- AMZ028W06-1S16MT: 8 tranzistorových výstupov (Y0-Y7).
- Počítadlo vysokej{0}}rýchlosti:
- 1 obojsmerný vstup duálneho počítania.
- Schopný zachytiť impulzy až do 60 kHz (jednofázový) / 30 kHz (2-fázový) / atď. (pozri časť 8).
- Špecifické počítadlá (C235-C255) priradené k vstupom X0-X7.
- Celkový limit agregovanej frekvencie: 60 kHz.
- Vysokorýchlostné{0}}impulzné výstupy (iba model s tranzistorovým výstupom):2 body (Y0, Y1), až do 100 kHz.
4. Výkon PLC:
- Kapacita programu: 2 000 krokov (EEPROM, energeticky nezávislá{1}}).
- Rýchlosť spracovania:Základné inštrukcie 0,55~0,7μs.
- Pamäťové prvky:
- Pomocné relé: M0-M511 (všeobecné, retenčné, špeciálne).
- Dátové registre: D0-D255 (všeobecné, retenčné, špeciálne).
- Časovače: 100 ms (T0-T62), 10 ms (T32-T62, ak je M8028 zapnutý), 1 ms (T63).
- Počítadlá: 16-bitové prírastkové (C0-C31), 32-bitové vysokorýchlostné obojsmerné (C235-C255).
- Štáty, ukazovatele atď.
- Pokyny: Podporuje širokú škálu vrátane CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID atď. (Pozri časť 9).
5. Kľúčové vlastnosti:
- PLC a HMI integrované do jednej kompaktnej jednotky.
- Funkčnosť logického riadenia.
- Podporuje SD kartu na stiahnutie konfiguračného programu.
- Plne opto{0}}izolované I/O.
- 32-bitový procesor priemyselnej triedy, vhodný pre prostredia s vysokým EMI.
- Podržte vypínač-pre konkrétne registre (M, C, T, D).
- Zabudované-hodiny reálneho času (RTC)-(hodiny vyžadujú batériu).
- Montáž: Dva horné a dva spodné držiaky.
6. Vývoj HMI:
- Softvér: HMIStudio (úplný čínsky editačný softvér).
- Schopnosti: Bohaté grafické úpravy (písma, obrázky, dynamická grafika), široká škála ovládacích prvkov (tlačidlá, indikátory, numerické vstupy/displeje, grafy, tabuľky, alarmy, recepty, čiarové kódy atď.), podpora viacerých{1}}jazykov, zaznamenávanie údajov, makro inštrukcie, online/offline simulácia.
- Protokoly:Podporuje komunikáciu s rôznymi PLC (Mitsubishi, Siemens, Omron, Delta, Modbus atď.).
7. Špecifikácie prostredia:
- Prevádzková teplota:-10 stupňov ~ 50 stupňov.
- Teplota skladovania:-20 stupňov ~ 70 stupňov.
- Vlhkosť: 10 ~ 90 % relatívnej vlhkosti (bez-kondenzácie).
- Vibrácie:10-25 Hz (smer X, Y, Z, 2 g/30 min).
- Chladenie: Prirodzený vzduch-chladený.
8. Elektrické rozhranie (svorkovnice):
- Definované zapojenie pre vstupy (24V, 0V, X0-X7) a výstupy (bežné CO/C1, Y0-Y5/Y7). Reléový výstup (MR) používa suché kontakty. Tranzistorový výstup (MT) je typu NPN. (Presné rozloženie terminálov nájdete v častiach 7.1 a 7.2).
Kľúčové body prednesené konverzáciou:
✅ Všetko-v{1}}jednom HMI+PLC
✅ Kompatibilné s Mitsubishi FX1S
✅8 vstupov / 6 reléových výstupov
✅2,8" dotykový displej
✅Priemyselná odolnosť (-10 stupňov ~ 50 stupňov)
✅ Zapojte{0}}a{1}}prehrajte aktualizácie z SD karty
